En plomberie, les diamètres de tuyaux acier ne se mesurent pas comme on mesure un cylindre ordinaire. La notation associe un diamètre nominal (DN) exprimé en millimètres à une taille en pouces héritée du système impérial britannique. Un tube estampillé 1/2″ ne mesure pas 12,7 mm : son diamètre extérieur réel avoisine 21 mm. Cette particularité rend tout tableau de correspondance nécessaire dès qu’il faut assembler raccords, tubes et robinets provenant de fabricants différents.
DN, pouce et double notation : ce que désigne chaque valeur
Le diamètre nominal (DN) est une désignation normalisée. Il ne correspond ni au diamètre intérieur ni au diamètre extérieur exact du tube, mais à une valeur de référence arrondie utilisée pour classer les composants entre eux.
A découvrir également : Plomberie : les étapes de sécurité pour démonter un chauffe-eau électrique
La taille en pouces provient de la tradition anglo-saxonne. Elle est encore omniprésente sur les raccords en laiton, les vannes et les robinets vendus en Europe. La double notation française (par exemple 15/21 ou 20/27) indique le diamètre intérieur approximatif suivi du diamètre extérieur approximatif, tous deux en millimètres.
Un raccord marqué 3/4″ correspond ainsi à la double notation 20/27 et au DN 20. Ces trois écritures désignent le même calibre de tube acier. Confondre l’une avec l’autre revient à commander une pièce incompatible.
Lire également : Raccord étanche pour LED extérieures : assurez une longue durée de vie
Tableau de correspondance diamètre tuyau acier et filetage
Le tableau ci-dessous regroupe les correspondances courantes utilisées en plomberie et chauffage pour les tubes acier filetés, du 1/4″ au 2″.
| Pouce | Double notation (mm) | DN | Diamètre extérieur approx. (mm) |
|---|---|---|---|
| 1/4″ | 8/13 | DN 8 | 13 |
| 3/8″ | 12/17 | DN 10 | 17 |
| 1/2″ | 15/21 | DN 15 | 21 |
| 3/4″ | 20/27 | DN 20 | 27 |
| 1″ | 26/34 | DN 25 | 34 |
| 1″ 1/4 | 33/42 | DN 32 | 42 |
| 1″ 1/2 | 40/49 | DN 40 | 49 |
| 2″ | 50/60 | DN 50 | 60 |
Ces valeurs s’appliquent aux tubes acier noir ou galvanisé courants en installations sanitaires, gaz et chauffage. Pour des dimensions supérieures (DN 65 à DN 150, soit 2″ 1/2 à 6″), la logique reste identique mais les applications concernent surtout les colonnes montantes et les réseaux collectifs.
Norme EN 10255 et séries d’épaisseur de paroi
Les concurrents affichent des tableaux sans mentionner que l’épaisseur du tube varie pour un même DN. La norme européenne de référence pour les tubes acier filetés est l’EN 10255 (anciennement BS 1387). Elle définit trois séries d’épaisseur de paroi pour chaque diamètre nominal :
- Série L (légère) : paroi fine, adaptée aux circuits de chauffage basse pression et à certaines installations sanitaires
- Série M (moyenne) : épaisseur standard utilisée dans la majorité des réseaux eau et gaz en habitat
- Série H (lourde) : paroi renforcée, réservée aux réseaux sous contrainte mécanique ou haute pression, comme les colonnes d’extinction incendie
Un tube DN 25 en série L et un tube DN 25 en série H partagent le même diamètre extérieur et le même filetage. Leur diamètre intérieur diffère parce que la paroi est plus ou moins épaisse. Le débit réel change donc selon la série choisie, même si le raccord fileté reste identique.

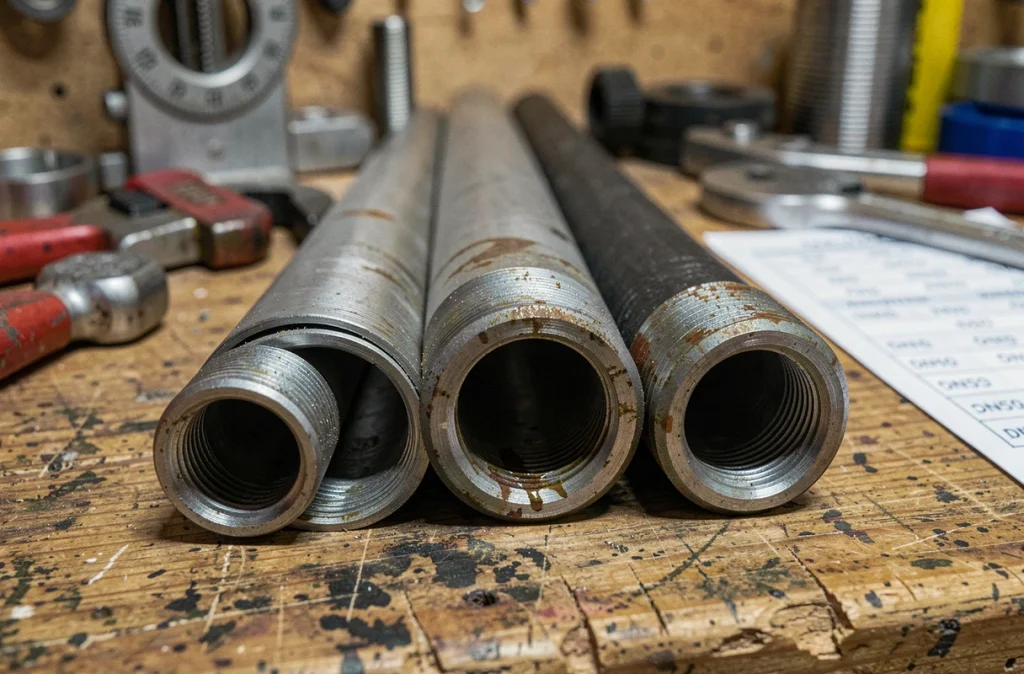

Filetage gaz cylindrique et conique
Le filetage des tubes acier en plomberie suit la norme ISO 228 (filetage cylindrique, noté G) ou ISO 7 (filetage conique, noté R). La quasi-totalité des raccords de plomberie résidentielle utilisent le filetage gaz cylindrique G. Le pas du filetage est fixé par la taille en pouces : un raccord 1/2″ a un pas de 14 filets par pouce, tout comme un raccord 3/4″, tandis qu’un raccord 1″ passe à 11 filets par pouce.
Lors du vissage, le filetage conique s’enfonce progressivement et assure l’étanchéité par contact métal sur métal (complété par du téflon ou de la filasse). Le filetage cylindrique nécessite un joint plat ou un joint fibre pour être étanche. Confondre les deux types sur un même assemblage provoque des fuites.
Tubes acier filetés et raccords multicouche : lire un tableau hybride
Les matériaux de synthèse (PER, multicouche) gagnent des parts de marché sur les tubes métalliques depuis plusieurs années, notamment en rénovation. Leur dimensionnement repose sur le diamètre extérieur réel et l’épaisseur de paroi, pas sur le DN ni sur le pouce.
Un tube multicouche de 20 mm de diamètre extérieur ne correspond pas directement à un DN 20 acier. Son diamètre intérieur, après déduction de l’épaisseur de paroi, se rapproche plutôt d’un DN 15. Le raccord de transition entre un réseau acier fileté existant et un départ multicouche doit tenir compte de cet écart.
Lors d’une rénovation partielle, le besoin porte sur un tableau hybride qui met en regard la taille en pouces du réseau acier existant et le diamètre extérieur du tube multicouche équivalent en débit. Ce type de correspondance n’apparaît pas dans les tableaux classiques, mais il conditionne le choix du raccord adaptateur.
Vérifier la compatibilité avant assemblage
Trois contrôles permettent d’éviter les erreurs les plus fréquentes :
- Mesurer le diamètre extérieur du tube existant au pied à coulisse, puis le confronter au tableau pour retrouver la taille en pouces correspondante
- Identifier le type de filetage (cylindrique G ou conique R) en observant si le raccord se visse à fond ou se bloque progressivement
- Vérifier la série d’épaisseur si le tube est en acier galvanisé, car une série L et une série H n’ont pas le même diamètre intérieur malgré un filetage identique
Le tableau de correspondance reste l’outil de base pour toute intervention sur un réseau de plomberie acier. Sa limite apparaît dès que le chantier mêle tubes métalliques et tubes de synthèse : un raccord bien choisi suppose de croiser la taille en pouces, le DN et le diamètre extérieur réel du matériau posé. Garder un pied à coulisse à portée de main et connaître la série d’épaisseur du tube évitent la plupart des erreurs de commande.
